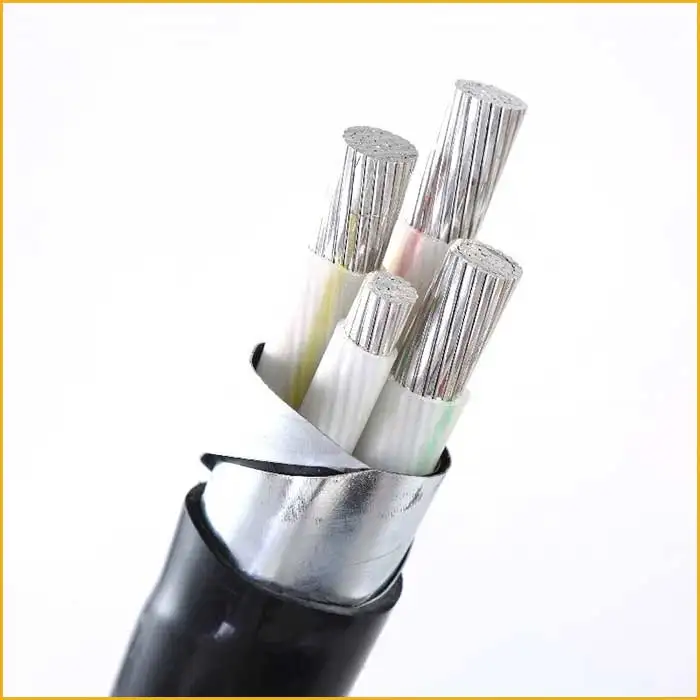

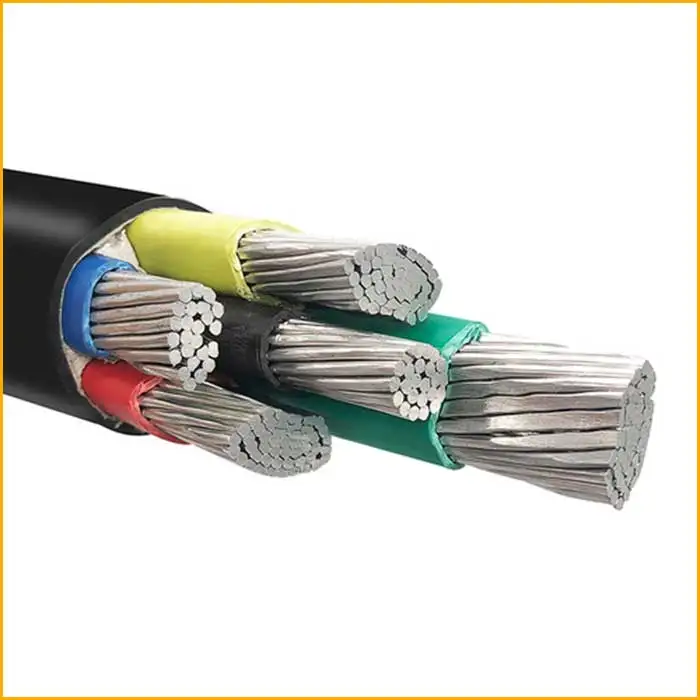

 作為世界發電量大國，我國的年發電量在世界排名中早已遙遙領 先，巨大的發電量也意味著我國居民用電和電量儲備所消耗的電量已是不可勝算。想要發電站的電傳輸至各個地區需要建立一個龐大的配電網絡，這其中的主角便是電纜，目前我國主流的電纜有銅芯、鋁芯、鋁合金這三類，三者導電性能各有優劣，但是要說有經濟又好用那非鋁芯電纜莫屬了。

  通常情況下銅料的市場價格是鋁材的4倍左右。電線電纜的成本費用，線芯成本費用占九十%上述。遠距離大導線截面積電纜線，采用鋁芯電纜線有非常大的的經濟價值。舉個例子，某工廠4#煉鐵高爐槽下電除塵器設在離煉鐵高爐三百五十米的位置。4#煉鐵高爐槽下電除塵器測算負荷量Ijs=425A。
  因為錳燒廠區供電系統的變壓器大小不足，需從煉鐵高爐供電系統引進380V(T--NC)交流電源。若用銅芯電纜線得用YJV--1KV，3X180+1X50電纜線兩條并接供電系統。YJV--1KV，3X180+1X50電纜線的電纜載流量(400C)是272A。2根的電纜載流量為544A。

  假如用鋁芯電纜線，可采用的規格型號為JJLV---1KV,3X10+1X50鋁芯電纜線3根并接供電系統。3根JJLV---1KV,3X10+1X50鋁芯電纜載流量(400C)為546A。銅芯與鋁芯的電纜載流量大致相同。許多工程項目遠距離大導線截面積供電系統電纜線，采用鋁芯電纜線都能節省非常大的經濟成本。
  采用銅芯電纜線與采用鋁芯電纜線電壓降對比分析法，上述例為例進行測算具體分析：路線長三百五十米測算電流量為425A，電機功率因數COSφ=0.8O。查《工廠供電系統設計方案指南》，185mm2銅芯電纜線的電壓損耗為0.062%/km，150mm2鋁芯電纜線的電壓損耗為0.108%。如果2根銅芯電纜載流量均衡配置，每根電纜線的載流為212A。如果3根鋁芯電纜載流量均衡配置，每根電纜線的電纜載流量為141A.

  銅芯電纜線總電壓損率為（%）：212X0.062%X0.35=4.6%；鋁芯電纜線總電壓損率為(%):141X0.108%X0.35=5.3%。供電系統低壓母線電壓為400V,二種電纜線芯材的供電系統尾端電壓分別為：銅芯電纜線尾端電壓為:400X(1-4.6%)=382V；鋁芯電纜線尾端電壓為:400X(1-5.3%)=380V。
  從上述測算可以知道,銅芯電纜線與鋁芯電纜線均可達到電壓損耗在容許標準內，但是節省的經濟成本和產生的經濟效益卻大有不同。
